ILMANVAIHTOKONEEN RAKENNE

Fläktwoods iv-kone
Kone sopii suuriin tiloihin esimerkiksi koulurakennuksiin ja kohteisiin, jotka tarvitsevat paljon ulostuloja.

Äänenvaimennin vaimentaa ilmanvaihdosta aiheutuvaa melua.

Suodatin puhdistaa ilmasta tulevia ja kulkeutuvia epäpuhtauksia.



Tuloilmapuhaltimella johdetaan tuloilma huonetilaan.


Palautusilma palauttaa tuloilmaa niin, että palautusilmassa on kahden tai useamman eri huonetilan poistoilmaa.

Vallox iv-kone

 Kyseinen ilmanvaihtokone sopii asuntoihin, joiden koko on maksimissaan 170 m².

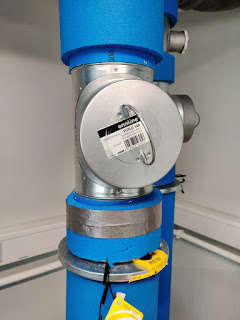

 Puhdistusluukkuja käytetään pyöreissä ilmanvaihtokanavajärjestelmissä helpottamaan kanavien puhdistusta.


Suodatin puhdistaa ilmasta tulevia ja kulkeutuvia epäpuhtauksia.



Jäteilmaputkesta tulee poistoilmaa, joka johdetaan pois huoneilmasta.



Swegon gold

 Ilmanvaihtokone on tarkoitettu yleisilmanvaihtoon. Valitusta mallista riippuen GOLD-konetta voidaan käyttää toimistoissa, kouluissa, päiväkodeissa, julkisissa tiloissa, myymälöissä, asuinkiinteistöissä jne.



Lämmöntalteenottokiekko siirtää poistoilmasta lämmön tuloilmaan.
